1　故障现象

　　2016年2月13日，某厂C502轧机调宽换辊后开机时，1机架发生轧制力异常下跌，轧机停机后再次开机发现无法启动，机组于12:04停机，13:22确认为7^#张力辊传动异常造成，Z终发现7^#张力辊2^#辊辊子侧的齿接手有剃齿现象。

　　2　故障处理

　　于13:50开始挂牌进行抢修作业，考虑到7^#张力辊处带钢张力很大，放弃对齿接手采取临时焊接的方案，决定整体更换辊子和损坏的这半齿接手。检修至18:40结束交给生产穿带开机，机组于18:49开机，本次故障导致机组停机6小时45分。

图1 损坏的齿接手

　　3　原因分析

　　齿轮联轴器由两个齿数完全相同的外齿圈和带凸缘的内齿圈等零件组成。其中内齿为直齿，外齿多用鼓形齿。鼓形齿联轴器具有结构紧凑，承载能力大，使用速度范围广、工作可靠、具有补偿两轴相对位移的能力，要良好的润滑和密封，反转时有冲击。鼓形齿联轴器常用于低速重载工况，高精度并经动平衡的齿轮联轴器可用于3000rpm以上的高速传动。具体结构如下图2：

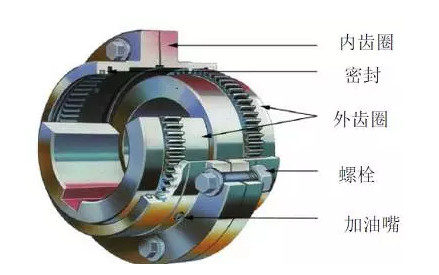

图2 齿接手结构图

　　①、齿接手的维修履历
　　2^#辊辊子侧的齿接手为艾默生进口件，一半是新的，一半是旧的。此次损坏部分的齿接手为15年7月8日更换上机，15年9月29日由于更换新辊，这对齿接手从旧辊拆出后安装到新辊上，这对齿接手已使用7个月。点检每周对联轴器螺栓松动进行检查，并且根据日常维护点检标准要求的3个月加油周期，于2015年11月9日对齿接手进行螺栓紧固并加油。

　　②、齿接手的损坏情况

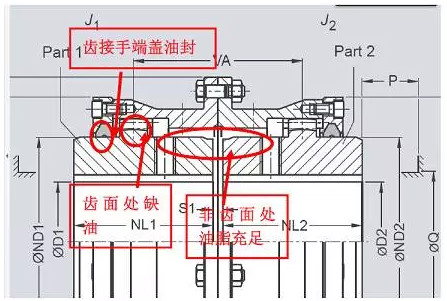

　　损坏的齿接手打开后发现齿面上明显缺油迹象，但是齿接手除齿面以外的其它部位均油脂充足，如下图所示：

图3 齿接手装配图

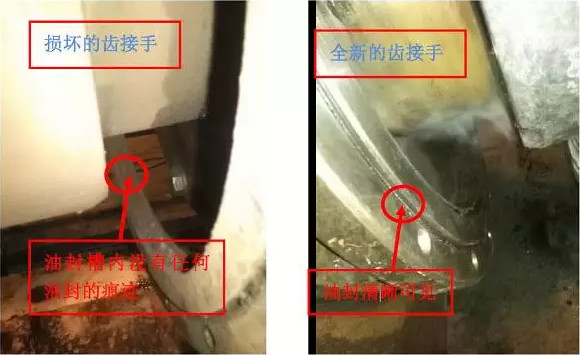

　　由齿接手解体后可以看出，上图中的“齿接手端盖油封”缺失，油封缺失的话，齿接手在旋转过程中齿面上的油脂在离心力的作用下从油封处流失，造成齿面缺油，润滑不足导致齿面金属直接接触磨损，Z终产生严重的剃齿现象。15年7月8日2^#辊子更换新齿接手，并且15年9月29日由于更换新辊对齿接手进行过拆装，拆和装的过程中都是需要用氧气乙炔进行烘烤。当时是将该齿接手拉到检修单位内场进行安装的。根据故障现象，可能为15年7月8日组装后油封就不存在或者9月29日齿接手拆装过程中烘枪烘烤过程中将油封烧损。16年2月13故障当天从仓库拿出来的新齿接手备件上两个端盖的油封均完好无损。下图为油封缺失的照片以及新齿接手端盖的油封照片：

图4：新旧齿接手的油封部位照片
　　综上，造成本次故障的原因为：直接原因为齿接手缺油造成剃齿；根本原因为齿接手端盖油封缺失。

　　4经验教训

　　①、由于该齿接手的齿面在两侧并非中间，要打开齿接手检查齿面需要将辊子吊出后将外齿套拆下来才行。辊子的历史更换周期为3-4个月，今后在更换辊子的时候一并检查齿接手齿面以及油封状态，确保设备稳定。
　　②、对于拆装齿接手的过程中，应时刻注意操作的规范性，烘烤的过程应提醒操作人员，防止烘枪损坏油封。
　　③、日常点检过程中，加强对齿接手部位的振动及噪声情况检查。

（来源：宝钢 供稿：卢兴奎）
